オールタネータノイズフィルター MFL-2

  1. バッテリーの極性に注意して、MFL-2の(1)バッテリーターミナルコードの赤をプラスに黒をマイナスに取り付けてください((2)ヒューズホルダーにはヒューズを内臓しています)。
  2. (4)延長コードを車内のコード取り込み口からエンジンルームに引き出し、バッテリー近くまで配線してください(この時、(3)ニップルは繋がないでください)。
  3. (5)フィルターを水のかからない車内の適当な場所に付属のタッピングビス(または、他のビスで共締め)で取り付けてください。
  4. (6)出力コードを無線機の電源コードに接続してください。
  5. 最後に(1)バッテリーターミナルコードの(3)ニップルと(4)延長コードの(3)ニップルとを極性に注意して接続してください。

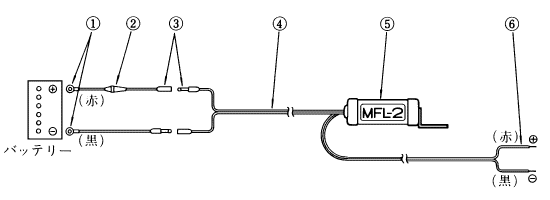

MFL-2配線図
