【マイク変換コード】
マイク変換コードは、アドニスの製品で無線機をご使用になるときに必要なコードです。大きく三つのタイプに分かれております。Dシリーズ、Jシリーズ、Pシリーズです。
「Dシリーズ」
アドニスの製品に接続するプラグは「アドニス配列」に成っており、片方は、無線機に適したプラグの配列になっております。
「Pシリーズ」
アドニスの製品に接続するプラグは「アドニス配列」に成っており、片方は、無線機に適したプラグの配列になっております。ハンディ機用もこれに含まれます。「Dシリーズ」との違いは、「アドニス配列」の8番ピン(給電用)が結線されておりません。
「Jシリーズ」
8Pマイクジャックと、もう片方はモジュラープラグが接続されており、各メーカーの配列に成っております。
「8Pアドニス配列マイクコネクター端子の名称及び結線色」
ピン番号 名称 結線色
(1) アース(マイク信号用) シールド
(2) マイク信号
(3) PTT(プレストーク)
(4) アース(PTT用) 紫(青)
(5) UP(アップ)
(6) DOWN(ダウン)
(7) U/Dコモン
(8) DC給電(+極)
カタログや取扱説明書に「マイク変換コード」の記載が有る場合は、必ず幣社製(別売)のものをご使用ください。 数字はマイクコネクターのピン番号です

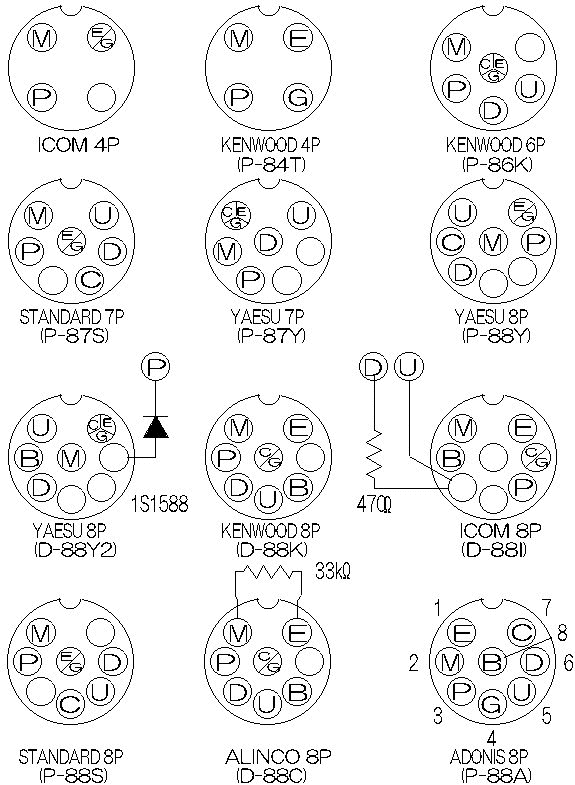

【アマチュア無線各社用マイク変換コード結線図】
 上記コネクターの配列図は配線をしている面より見たものです。
