[ＤシリーズD-88＊]両端にマイクプラグが取り付けてあるもの全長約1.2m(7芯内1芯シールドケーブル)

アドニスの製品に接続するマイクプラグは8極の「アドニス配列」に成っており、もう片方は、無線機に適したマイクプラグの配列になっております。
- アドニスの製品に接続するマイクプラグ側には「赤いラベル」が巻き付けてあり、「アドニス側」と記入してあります。
- もう片方は、「銀ラベル」が巻き付けてあり、弊社の品番と対応無線機メーカー名を記入してあります。
- 「赤いラベル」のマイクプラグをアドニスの製品へ、「銀ラベル」のマイクプラグを無線機のマイク端子へ接続してご使用ください。
- 片側にのみマイクプラグが取り付けてあるもの品番D-80
- アドニスの製品に接続するマイクプラグ側には「赤いラベル」が巻き付けてあり、「D-80」と記入してあります。
- もう片方は、マイクプラグは取り付けてありません。
- マイク変換コードなどを自作する場合にご使用ください。

※ご注意
専用線材となっているため、モジュラープラグを取付けることはできません。

[ＤシリーズD-8M＊]片側に8極のマイクプラグ、もう片方にモジュラープラグが取り付けてあるもの全長約1.2m(7芯内1芯シールドケーブル)

アドニスの製品に接続するマイクプラグは8極の「アドニス配列」に成っており、もう片方は、無線機に適したモジュラープラグの配列になっております。
- アドニスの製品に接続するマイクプラグ側には「赤いラベル」が巻き付けてあり、弊社の品番と「アドニス側」と記入してあります。
- 「赤いラベル」のマイクプラグをアドニスの製品へ、モジュラープラグを無線機のマイク端子へ接続してご使用ください。

[ＤシリーズD-8＊＊]片側に8極のマイクプラグ、もう片方に無線機に適したプラグが取り付けてあるもの全長約1.2m

アドニスの製品に接続するマイクプラグは8極の「アドニス配列」に成っており、もう片方は、無線機に適したプラグの配列になっております。
- アドニスの製品に接続するマイクプラグ側には「赤いラベル」が巻き付けてあり、弊社の品番と「アドニス側」と記入してあります。
- 「赤いラベル」のマイクプラグをアドニスの製品へ、もう片方のプラグを無線機のマイク端子へ接続してご使用ください。

[ＰシリーズP-88＊]両端にマイクプラグが取り付けてあるもの全長約1.2m

アドニスの製品に接続するプラグは「アドニス配列」に成っており、片方は、無線機に適したマイクプラグの配列になっております。
商品により表記方法に違いがありますのでご注意ください
- 「赤いラベル」が巻き付けてあり「アドニス側」と記入してあるマイクプラグ側をアドニスの製品に接続し、もう片方の品番と対応無線機メーカー名を記入している「銀ラベル」が巻き付けてあるマイクプラグを無線機のマイク端子へ接続してご使用ください。
- 「赤いラベル」が巻き付けてあり品番と「アドニス側」と記入してあるマイクプラグ側をアドニスの製品に接続し、もう片方の無印のマイクプラグを無線機のマイク端子へ接続してご使用ください。
- 「銀ラベル」が巻き付けてあり品番を記入しているマイクプラグ側をアドニスの製品に接続し、もう片方の無印のマイクプラグを無線機のマイク端子へ接続してご使用ください。

※ご注意
この商品は、「アドニス側」「アドニス配列」の８番ピン（給電用）が結線されておりません。
これにより、マイク変換コードを介しての無線機よりの電源供給はできません。

[ＰシリーズP-8＊]片側にのみマイクプラグが取り付けてあるもの(ハンディ機用)全長約1m

アドニスの製品に接続するプラグは「アドニス配列」に成っており、片方は、ハンディ無線機に適したプラグやジャック類になっております。
- アドニスの製品に接続するプラグ側には「赤いラベル」が巻き付けてあり、弊社の品番と「アドニス側」と記入してあります。
- 「赤いラベル」のマイクプラグをアドニスの製品へ、もう片方のプラグやジャック類は付属の取扱説明書に沿ってハンディ無線機他へ接続してご使用ください。

※ご注意
この商品は、「アドニス側」「アドニス配列」の８番ピン（給電用）が結線されておりません。
これにより、マイク変換コードを介しての無線機よりの電源供給はできません。

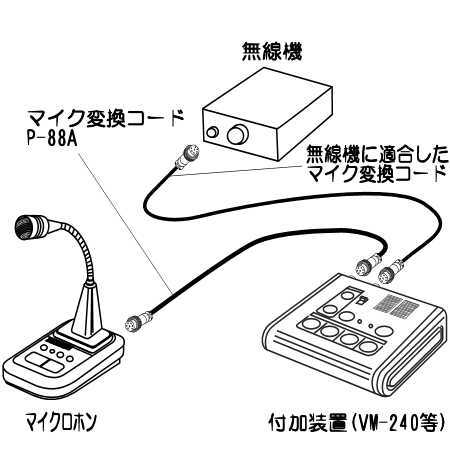

[Ｐシリーズ品番P-88A]全長約1.2m

両端のプラグが「アドニス配列」になっております。
- マイクプラグは8極の「アドニス配列」に成っており片方に「銀ラベル」が巻き付けてあります。
- 「銀ラベル」には、弊社の品番「P-88A」と「アドニス中継用」と記入してあります。

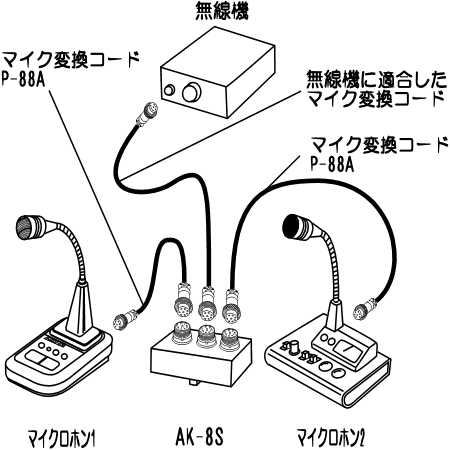

- アドニスの製品同士を接続するときにご使用ください。

※ご注意
この商品は、「アドニス配列」の８番ピン（給電用）が結線されています。

[Ｐシリーズ品番P-88J3]全長約3m

マイクジャック側、マイクプラグ側共に「アドニス配列」になっております。
- マイクプラグは8極の「アドニス配列」に成っており片方に「銀ラベル」が巻き付けてあります。
- 「銀ラベル」には、弊社の品番「P-88J3」と「アドニス中継コネクターへ」と記入してあります。
- アドニスの製品同士を接続するときにご使用ください。

※ご注意
「アドニス配列」の８番ピン（給電用）が結線されています。

[ＪシリーズJ-88M＊]全長約0.3m

- 8極マイクプラグを8極モジュラープラグへ変換してメーカー純正マイクを使用するときに必要なコードです。
- 8極のマイクジャックへ「赤いラベル」が巻き付けてあり、弊社品番と対応無線機メーカー名を記入してあります。
- もう片方はモジュラープラグが接続されており、各メーカーの配列に成っております。
- 付属の取扱説明書に沿ってご使用ください。

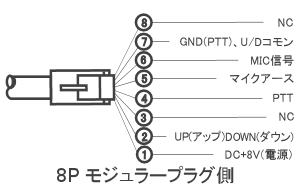

- J-88Mi
  下記の配線に該当するアイコム純正マイクロホンへご使用ください。
- ピン
- 結線色
- 名称
- (1)
- 黄
- M
- マイク信号
- (2)
- 灰
- B
- DC給電(＋極)
- (3)
- 緑
- U/D
- UP/DOWN
- (4)
- NC
- (5)
- 赤
- P
- PTT(プレストーク)
- (6)
- 青
- C/G
- GND(PTT),U/Dコモン
- (7)
- シールド
- E
- アース(マイク信号)
- (8)
- NC

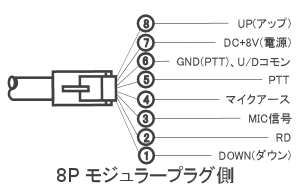

- J-88MK
- 下記の配線に該当するケンウッド純正マイクロホンへご使用ください。
- ピン
- 結線色
- 名称
- (1)
- 黄
- M
- マイク信号
- (2)
- 赤
- P
- PTT
- (3)
- 白
- D
- DOWN
- (4)
- 緑
- U
- UP
- (5)
- 灰
- B
- DC給電(＋極)
- (6)
- 橙
- プラグ側2番に接続
- (7)
- シールド
- E
- アース(マイク信号)
- (8)
- 青
- C/G
- GND(PTT),U/Dコモン

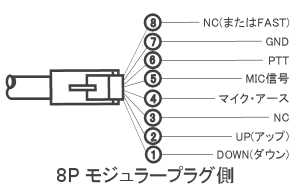

- J-88MY
- 下記の配線に該当するヤエス純正マイクロホンへご使用ください。
- ピン
- 結線色
- 名称
- (1)
- 緑
- U
- UP
- (2)
- -
- G
- アース(PTT)
- (3)
- 白
- D
- DOWN
- (4)
- 橙
- プラグ側8番に接続
- (5)
- 青
- G
- アース(PTT)
- (6)
- 赤
- P
- PTT
- (7)
- シールド
- E
- アース(マイク信号)
- (8)
- 黄
- M
- マイク信号

※ご注意
J-8MK3を除く

[ＪシリーズJ-8MK3]全長約3m

- ケンウッド専用の8極モジュラープラグを延長して使用したいときに必要なコードです。
- 8極モジュラーのジャックへ「J-8MK3」の弊社品番と対応無線機メーカー名を記入してあります。
- もう片方はモジュラープラグが接続されております。
- 付属の取扱説明書に沿ってご使用ください。
下記の配線に該当するケンウッド純正マイクロホン、または、弊社商品へご使用ください。
接続例
- FX-1KM(生産完了品)の延長用として
- FX-7500KM(生産完了品)の延長用として
- FX-6+D-8MK等の延長用として
- ケンウッド無線機付属のマイクロホンの延長用として
